ケースパレタイザー

Products

製品情報

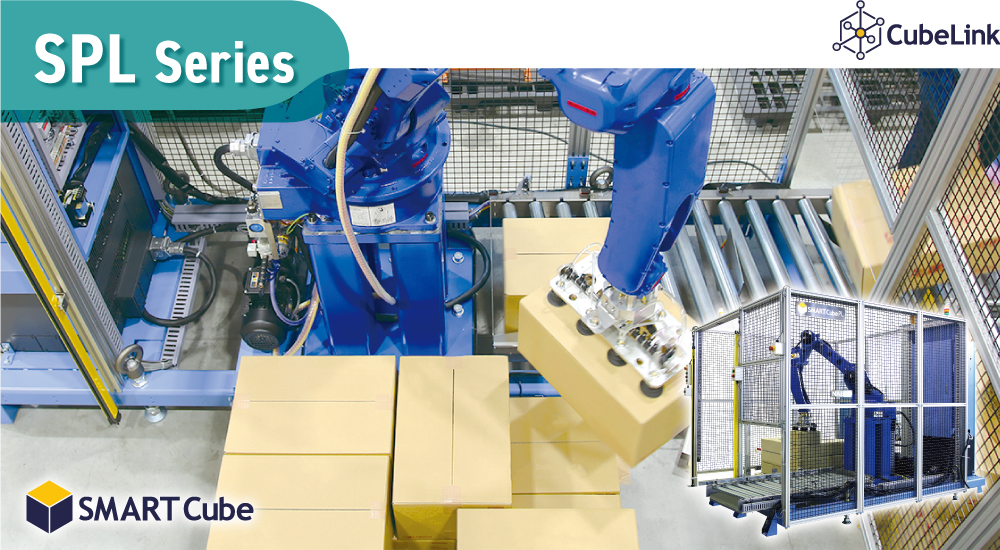

SMART Cube

パレットへの箱積みを自動化

段ボールやコンテナ、パンコンをパレタイジングします。
対応する積み上げパターンは10種類以上あり、状況に合わせて柔軟な積み上げができます。
完全な自動化を実現するため、完成したパレットを自動排出することができる機種もラインナップしています。

特徴外形図仕様

特徴

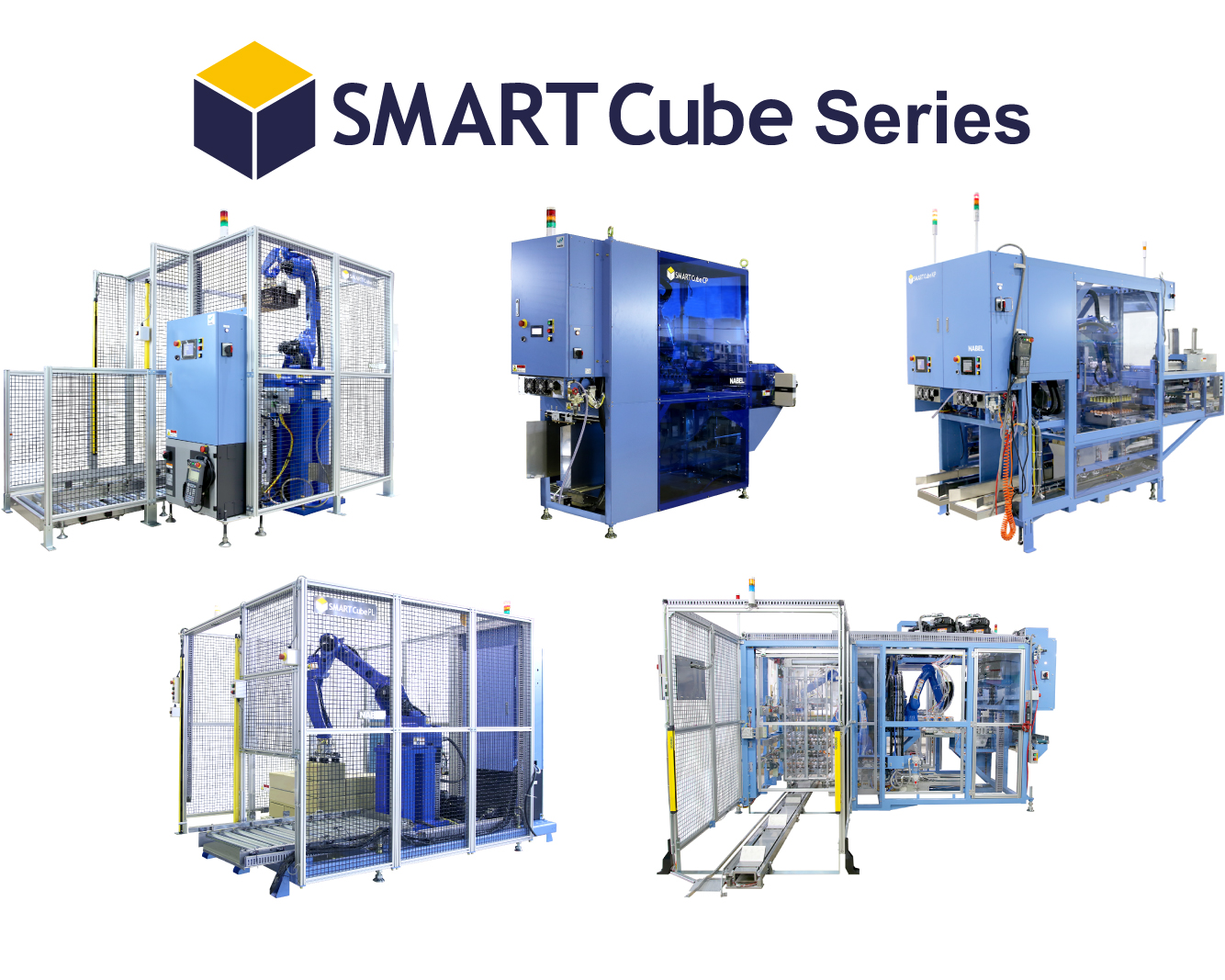

SMART Cubeシリーズ

容器供給や箱詰め、箱積み、ロール積みなどの作業をロボットで自動化。労力のかかる作業を自動化することで、現場の負担を軽減します。また、ロボットが作業を行うため、作業者のスキルや作業スピードに依存せず、安定したパフォーマンスを期待できます。

作業負担の軽減

人手が必要な箱積み作業をロボットが軽々とこなします。最大10秒/サイクルの高速処理が可能で、包装ラインの安定した生産を実現します。

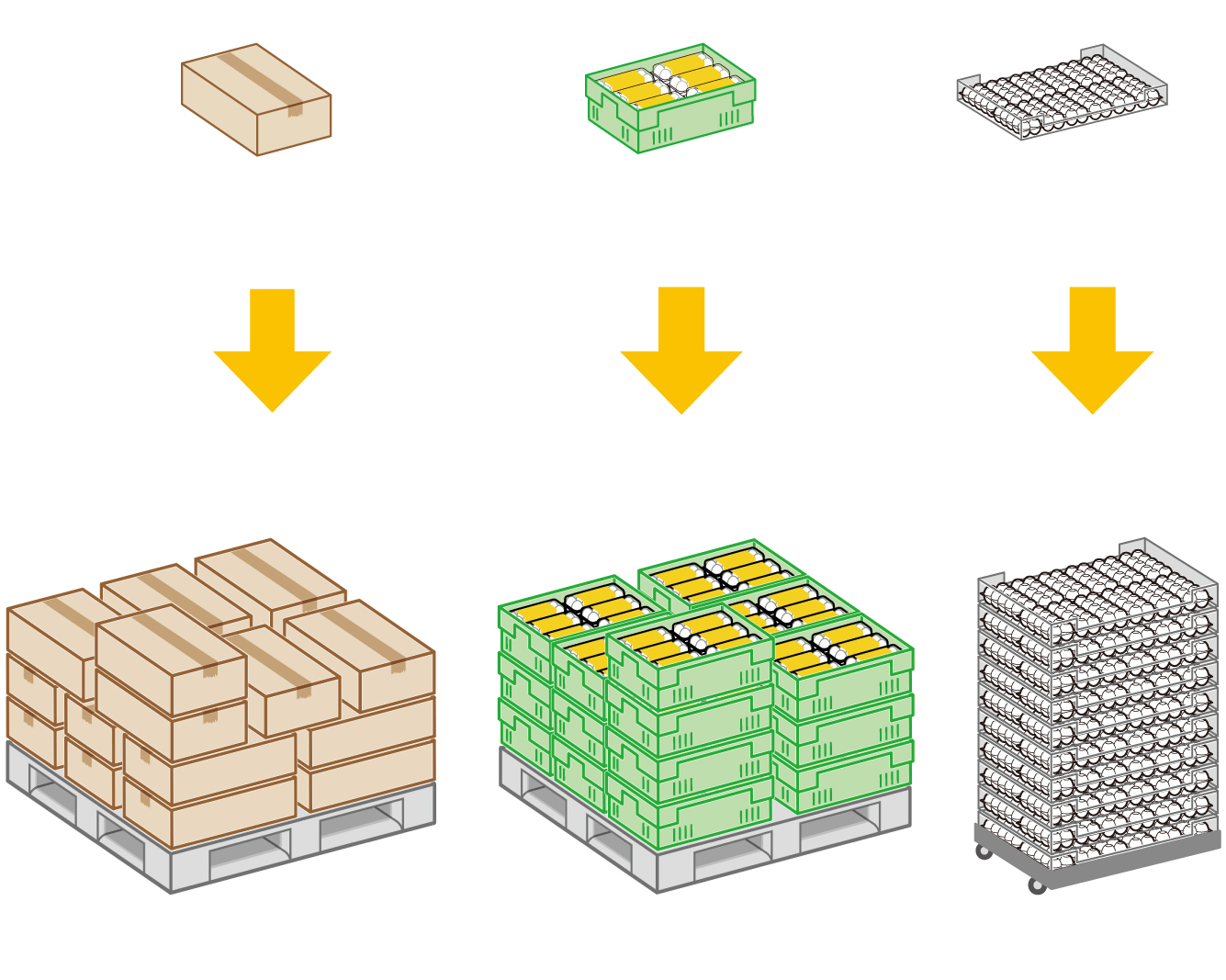

段ボール・コンテナ・パンコンに対応

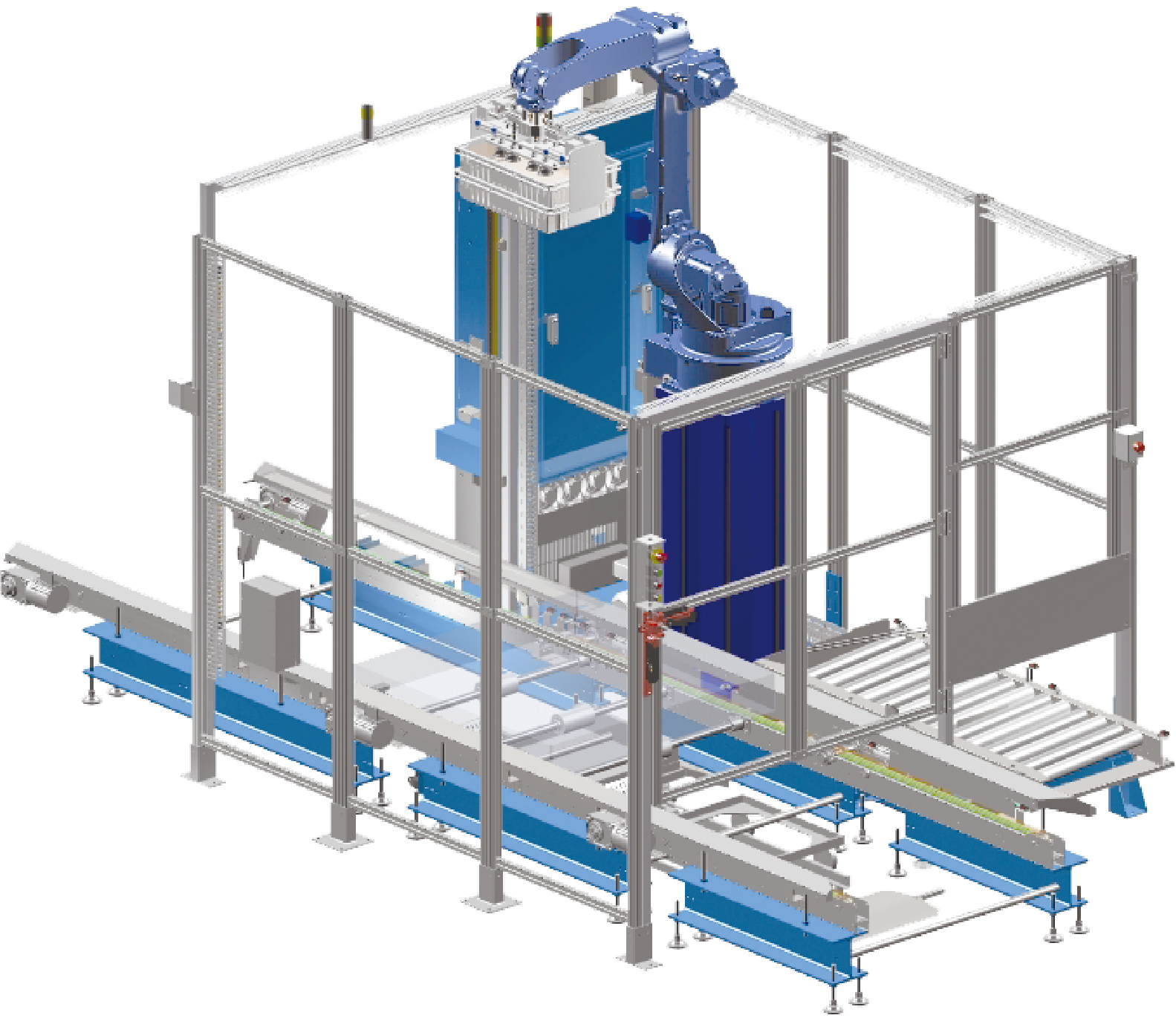

コンベヤから流れてきたケース（段ボール・コンテナ・パンコン）をパレットやパンコン台車に積み上げます。包装ラインの中で最も重労働な箱積み作業を省力化できます。

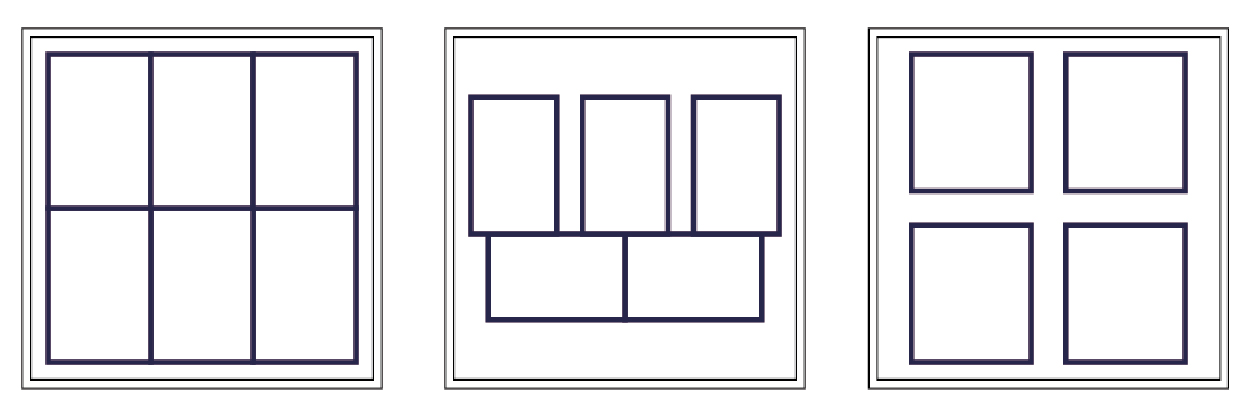

バリエーション豊富な箱積みパターン

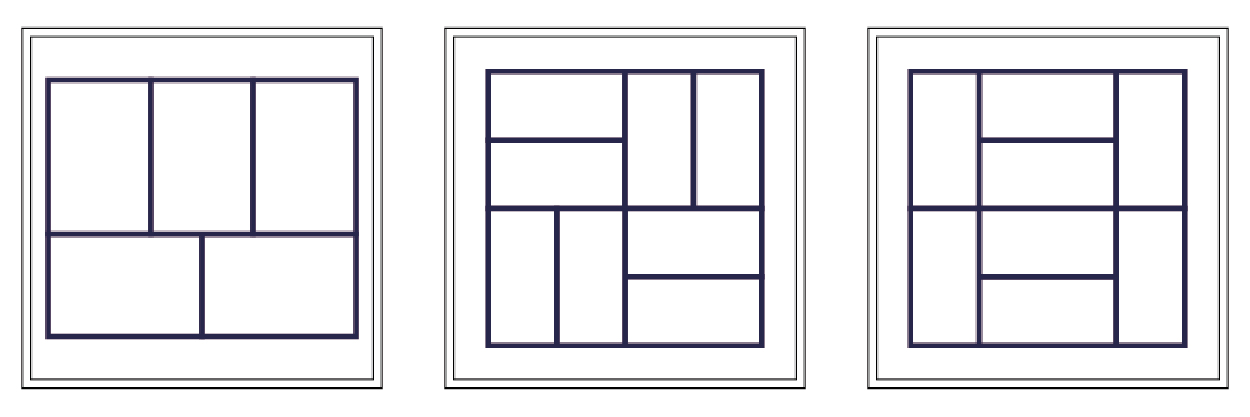

段ボール積みの一例

積み上げる容器に応じて、様々なバリエーションの段ボール積みに対応できます。

コンテナ積みの一例

積み上げる容器に応じて、様々なバリエーションのコンテナ積みに対応できます。

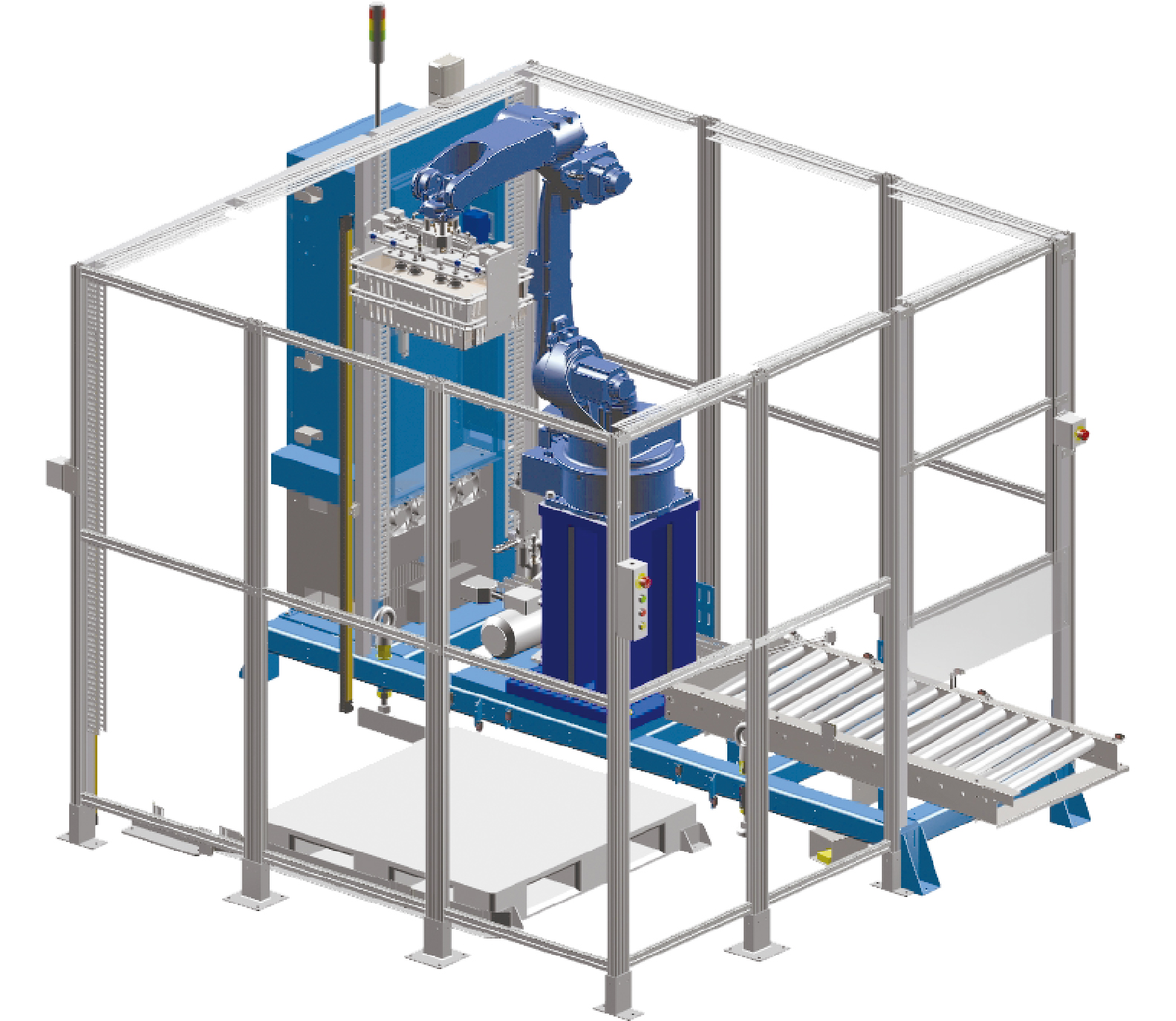

用途に合わせたラインナップ

現場の用途に合わせて、パレットを自動排出するモデルと手動排出するモデルの２つをラインナップしています。

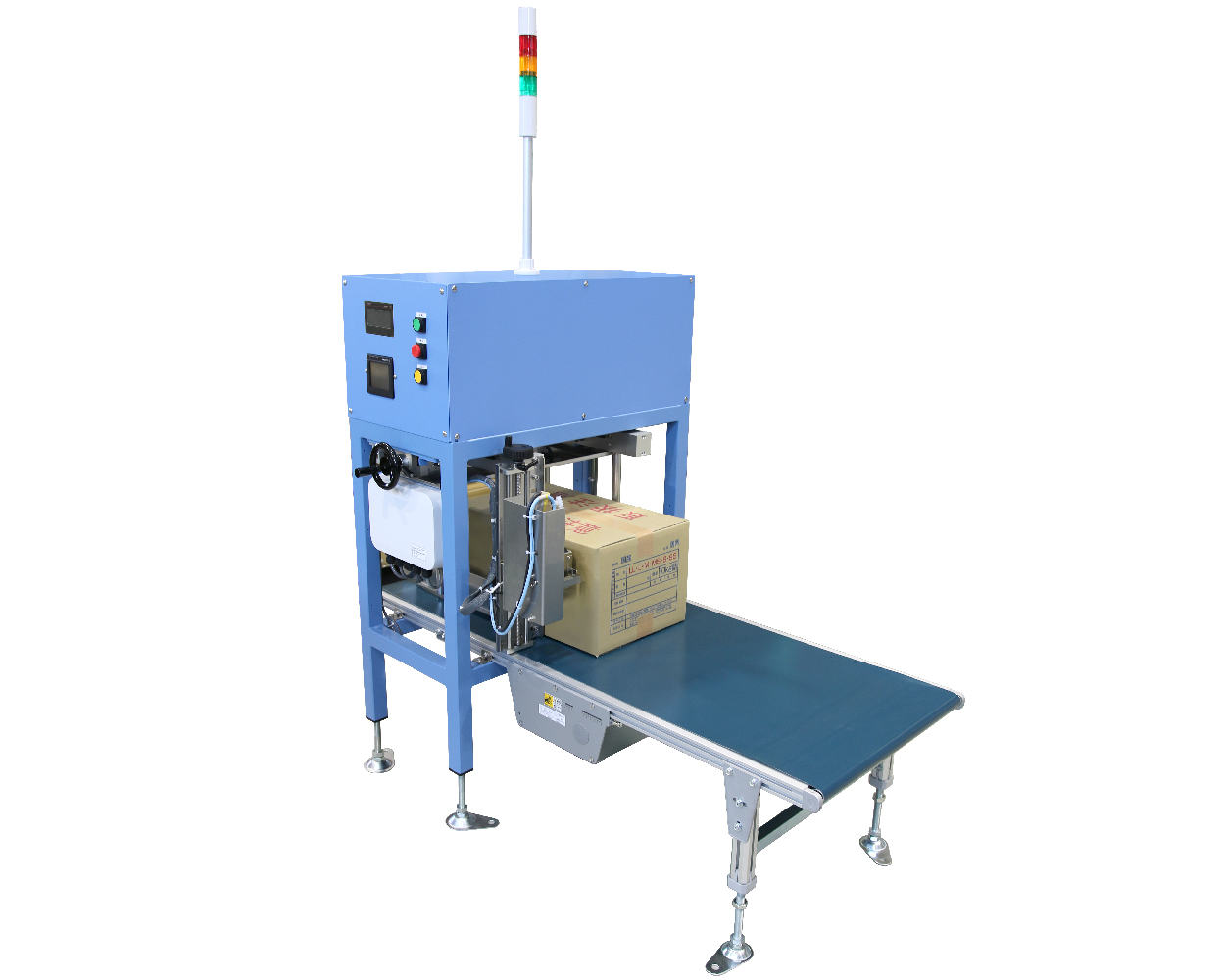

段ボール印字装置 ※オプション

コンベヤを流れる段ボールに賞味期限などの日付を印字します。日付照合機能も追加可能です。
※封函機出口で印字を行う、コンベヤ不要のモデルもあります。

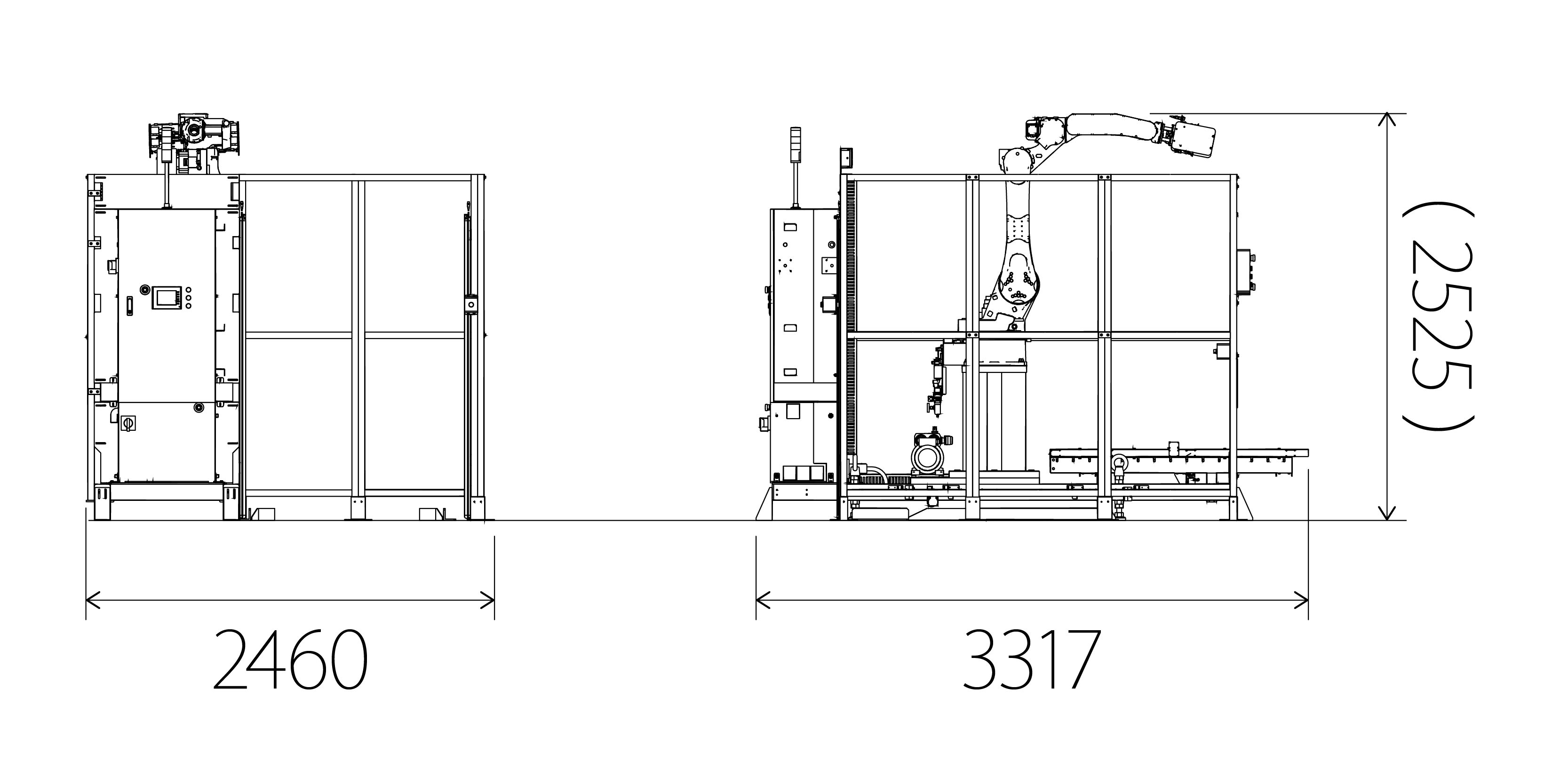

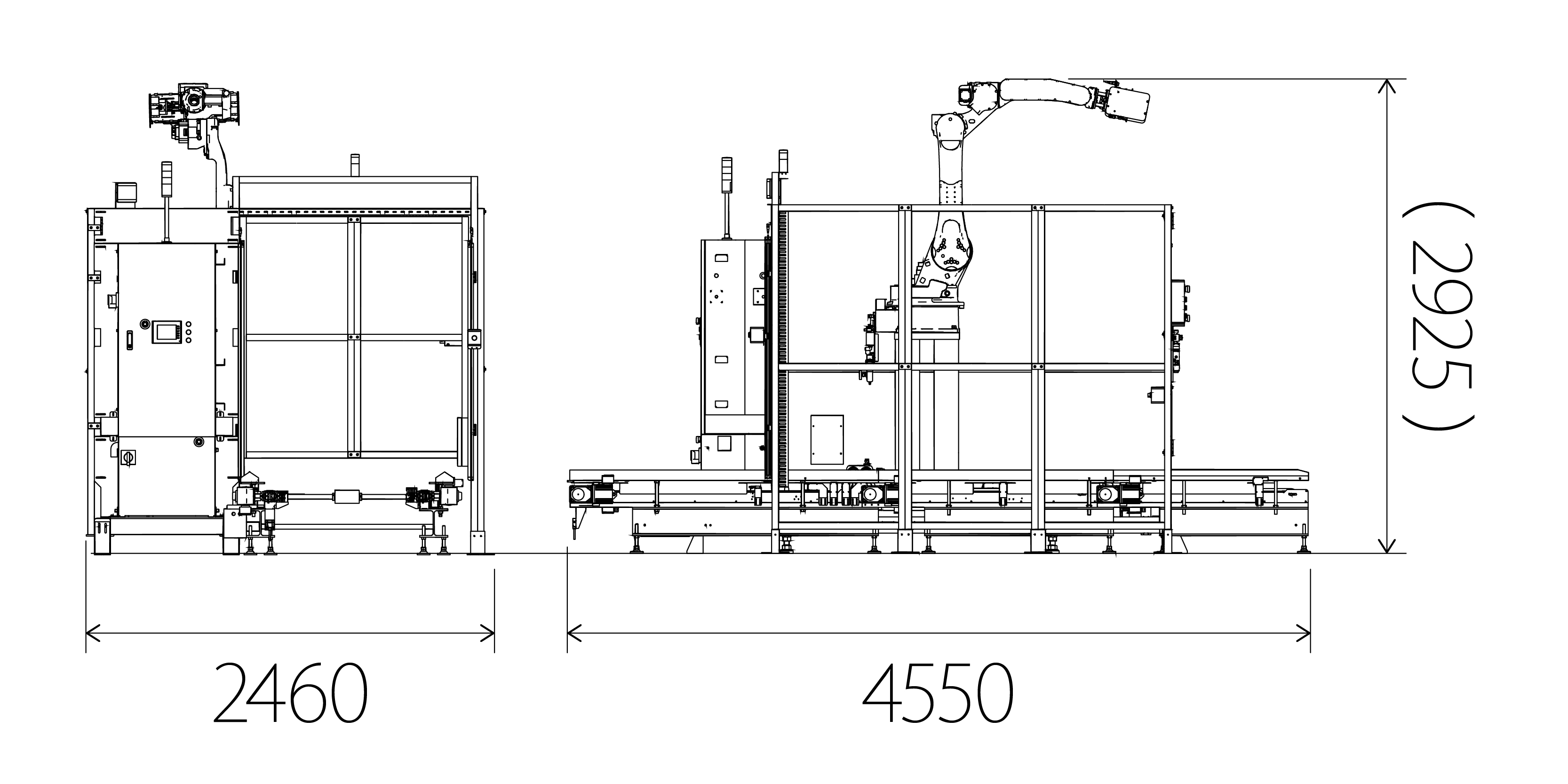

外形図

仕様

型式	自動排出型	手動排出型
処理能力（最大）	43,200卵/時 ^※1・2・3
電源容量（最大）	三相 200V 23.3A	三相 200V 16.0A
空気消費量	10L/min. (ANR)
エア供給圧	0.55MPa 以上
使用環境	温度：0 ～ 40℃ 　湿度：45 ～ 80% ^※4
対応ケース	段ボール、コンテナ、パンコン ^※5
対応パレット	プラスチック製パレット、木製パレット ^※6

※1 10P×12パック/ケースのとき
※2 積み上げパターンによってはリパッカーの能力より本装置の能力が下回ることがあります
※3 ケースに充填されるパック数、積み上げパターンにより処理能力が変わります
※4 ただし、結露しないこと
※5 弊社内にて動作確認が行われたケースのみ対応可能です
※6 横幅と奥行の長さ1200mm 以上、900mm 以下は使用できません
製品改良のため、お断りなく仕様を変更する場合があります。ご了承ください。
