ロールパッカー

SMART Cube
パックのロール積みを自動化
プラスチックパックのロール積みを自動化するロボットです。3台の多関節ロボットによるパワフルな処理能力に加え、積み込みスピードの自動調整機能、ロール振分け・生産数指定機能を搭載。人手が必要なロールインナーへの積み込み作業を省人化し、様々なバリエーションの「ロール積み」を自動化します。

特徴

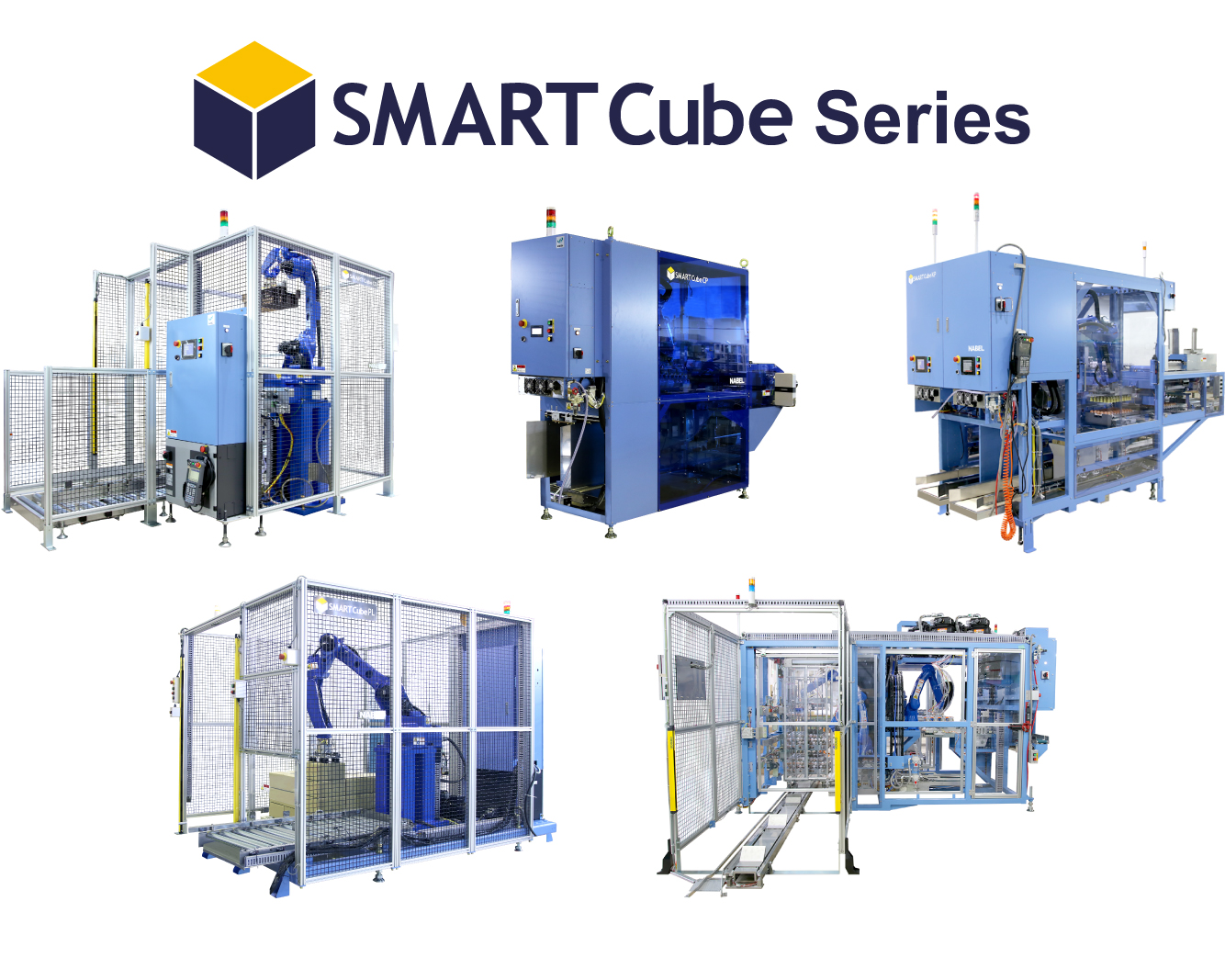

SMART Cubeシリーズ

ナベルのSMART Cubeシリーズは、業界の中で最も先進的な包装ラインの機種群です。容器の供給から箱詰め、箱積み、ロール積み作業を賢く自動化。それぞれの機種が有機的に連係して、生産をコントロールします。

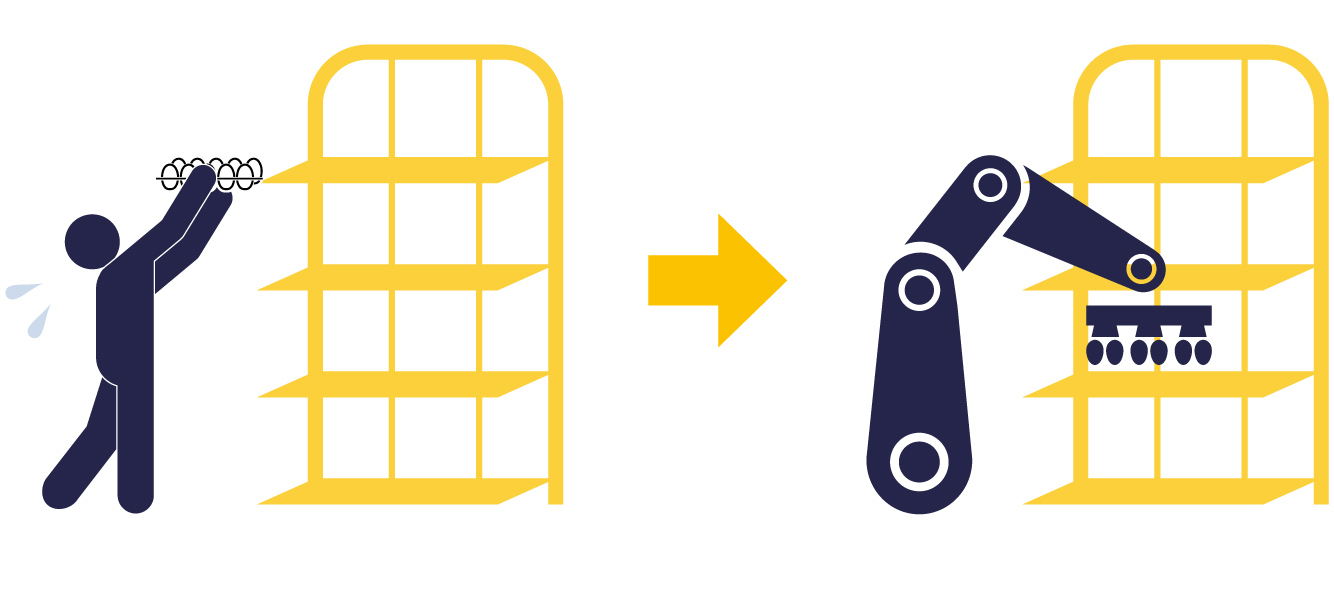

作業負担の軽減

人手が必要なロール積み工程を、作業者に代わってロボットが効率よく正確にこなすことで、包装ラインの安定した生産を実現します。

毎時36,000卵の処理が可能

1台のロボットがパックの積み込みラインを振り分け、2台のロボットが「ロール積み」を行うことで、上流のパック詰め工程の生産量をカバーするパワフルな処理能力を発揮します。

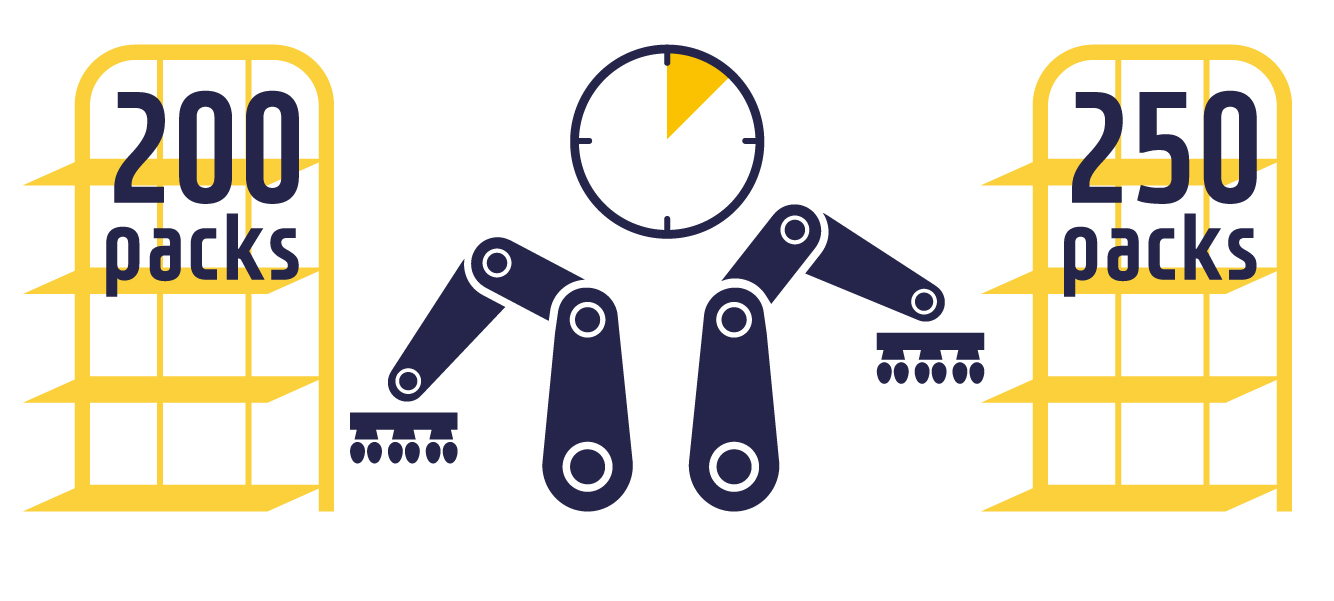

フレキシブルな調整機能

複数のロボットが連携することにより、積み込みスピードの調節や稼働の停止を防止する調整を自動で行います。包装ラインの時間的ロスを回避したいという作業者の声に対応した機能が満載です。

安全性と効率性を追求した設計

ロールインナーごとに自動ドアで仕切られているので、作業者の安全が確保されているだけでなく、片方のラインがストップした時でも、全体の稼働を止めることなく対処することができます。

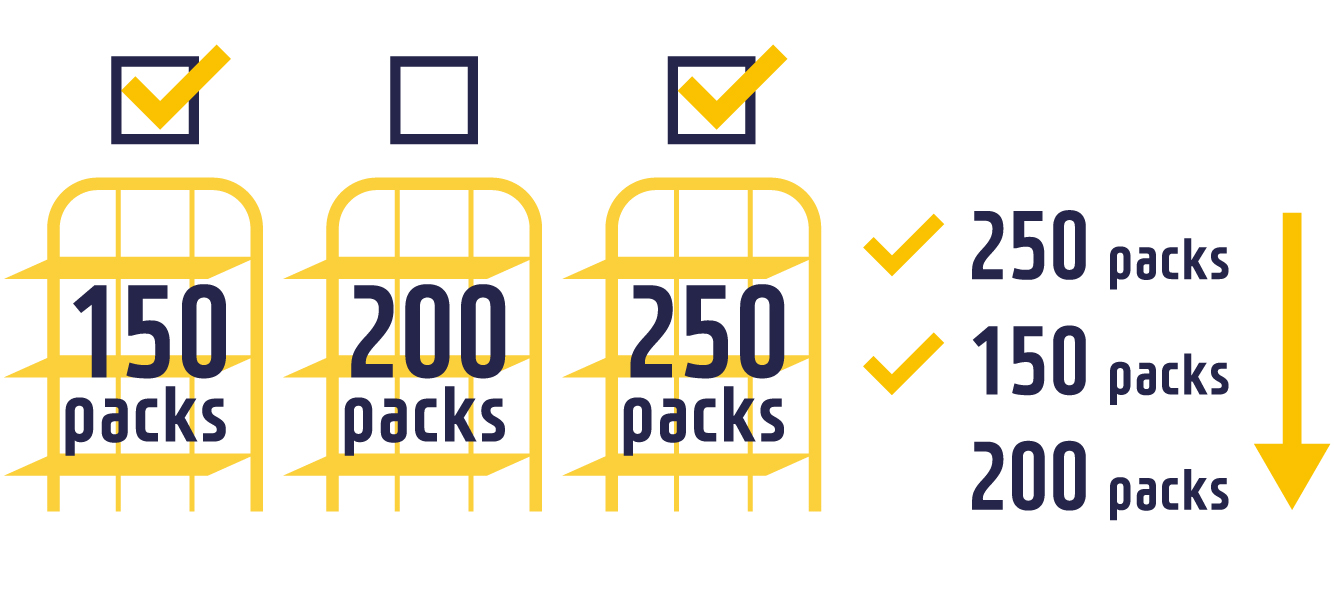

ロール振り分け設定 × 生産数指定

パックの積み込み量をロールごとに振り分ける設定が可能。また、出荷の都合に合わせた順番で生産数を指定することができるため、現場のオペレーションに合わせて柔軟に対応可能です。

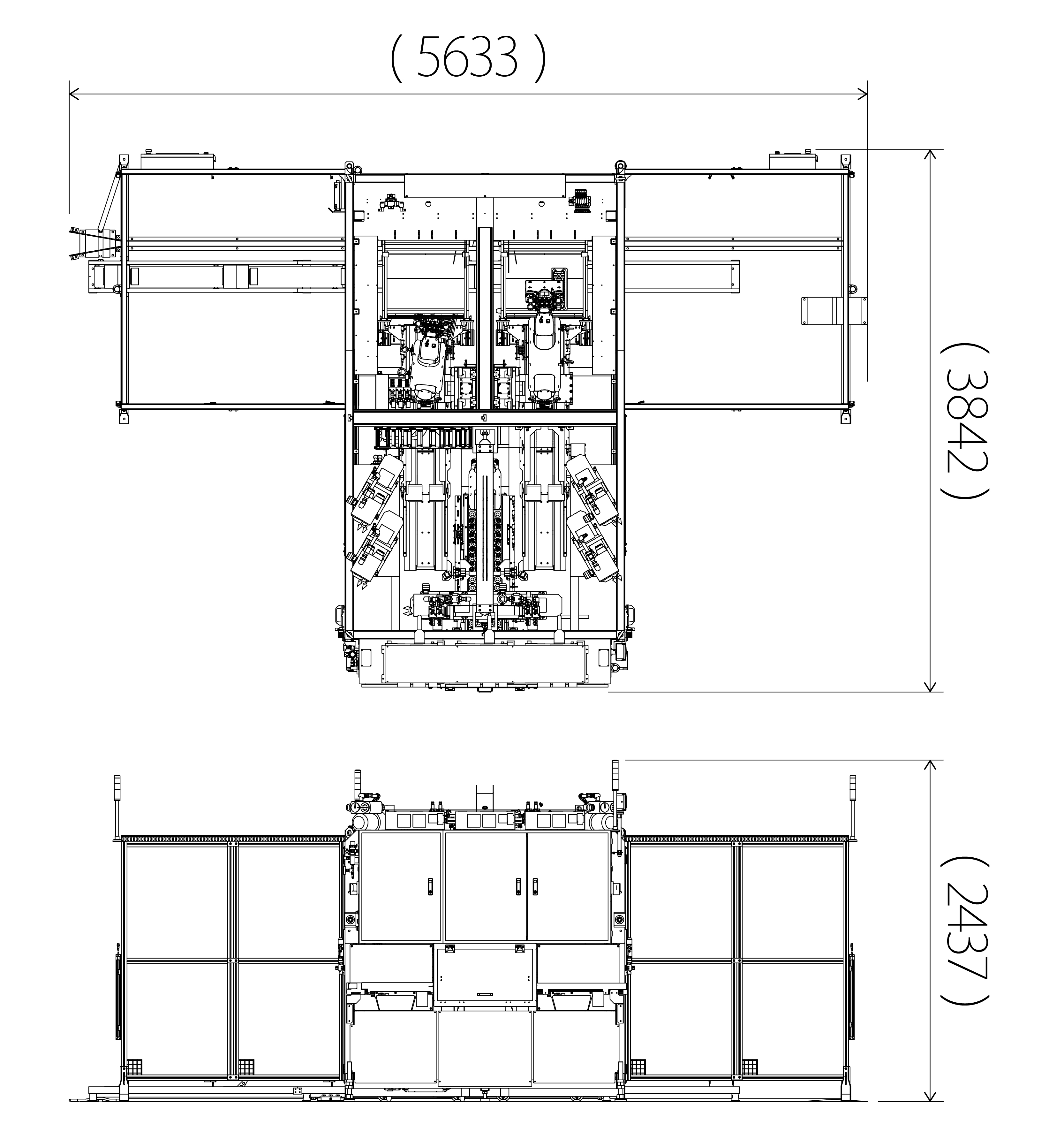

レイアウト例
このレイアウトは一例です

仕様

型式 SRP001
処理能力(最大) 36,000卵/時

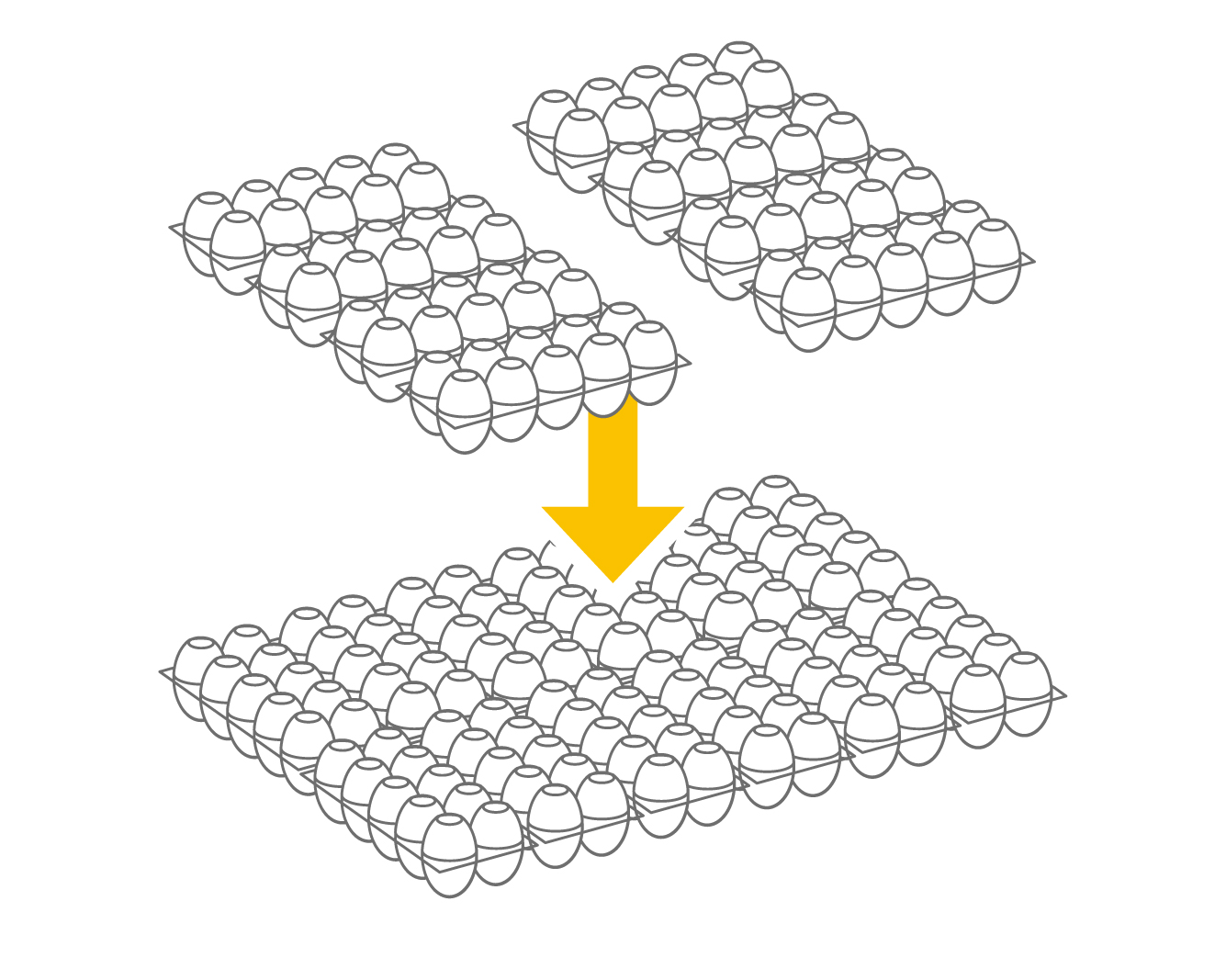

対応パック レギュラーパック、フラットパック、エコたまパック
(10Pに対応)
空気消費量(最大) 135L / min
電源容量(最大) 3相 200V 56.2A
専有面積 5633 × 3842㎜
※ 製品改良のため、お断りなく仕様を変更する場合があります。ご了承ください。
