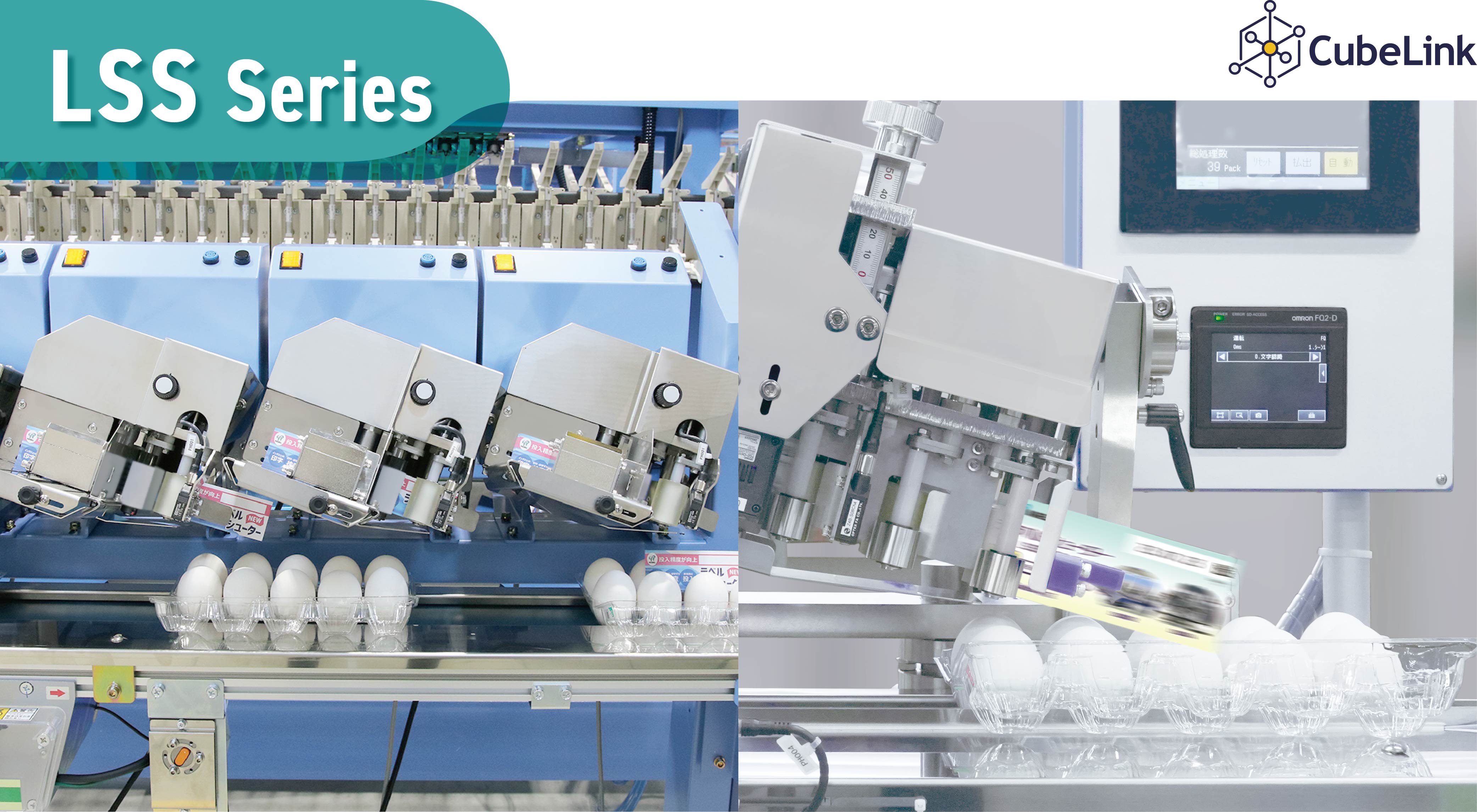

スムーズで正確なラベル投入

インラベルの印字・自動投入を行います。
「斜めからの投入」、「ラベル投入位置とパックとの距離の短縮」により、スムーズで正確なラベル投入を実現しました。
印字内容は専用のアプリから簡単に設定できます。

動画特徴外形図仕様

動画

特徴

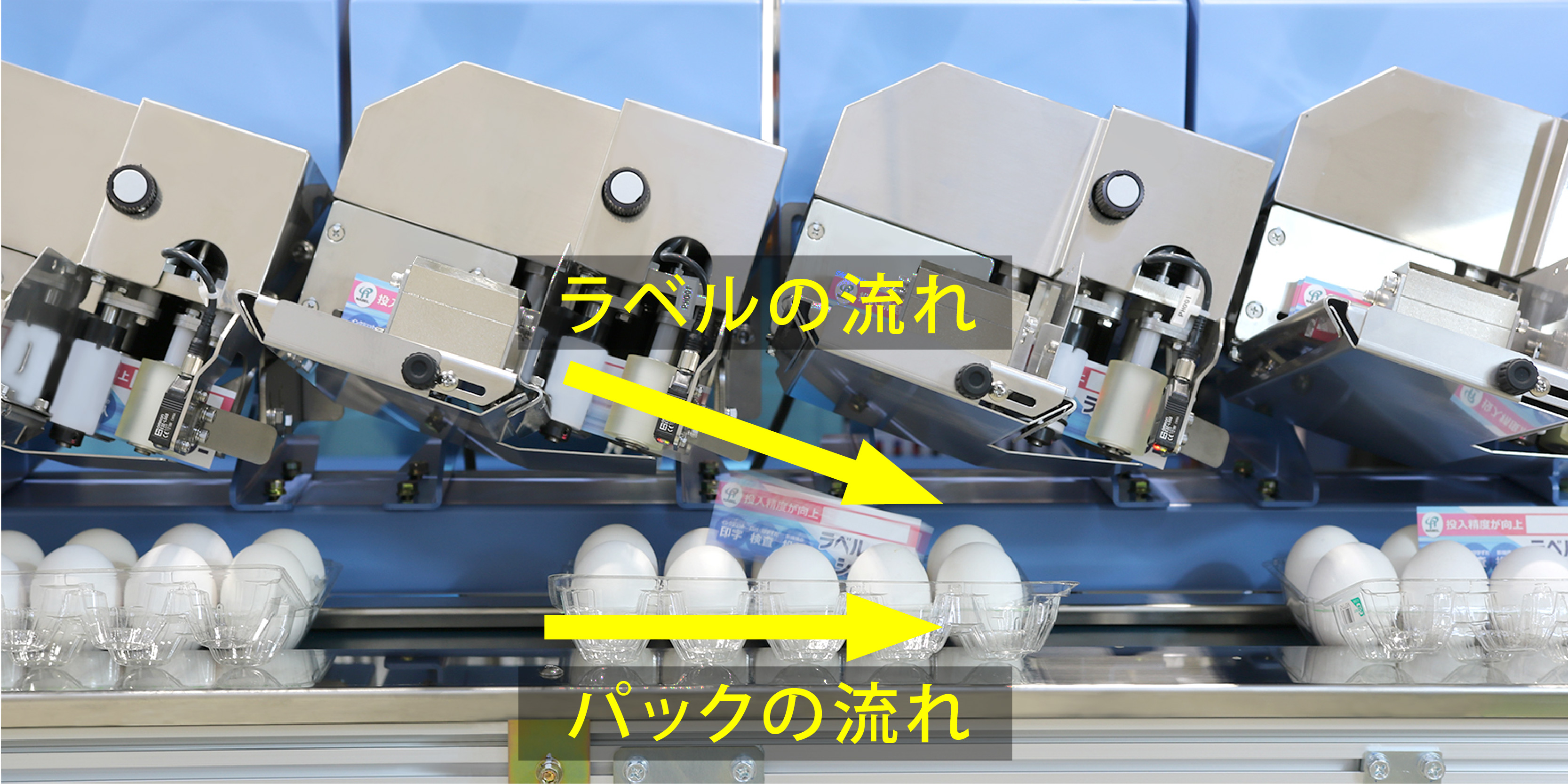

新方式のラベル投入　 002 010 014

ラベルを斜めから投入する新方式を採用。
投入速度・投入方向をパックの流れに合わせることで、定位置へスムーズにラベルを投入できます。

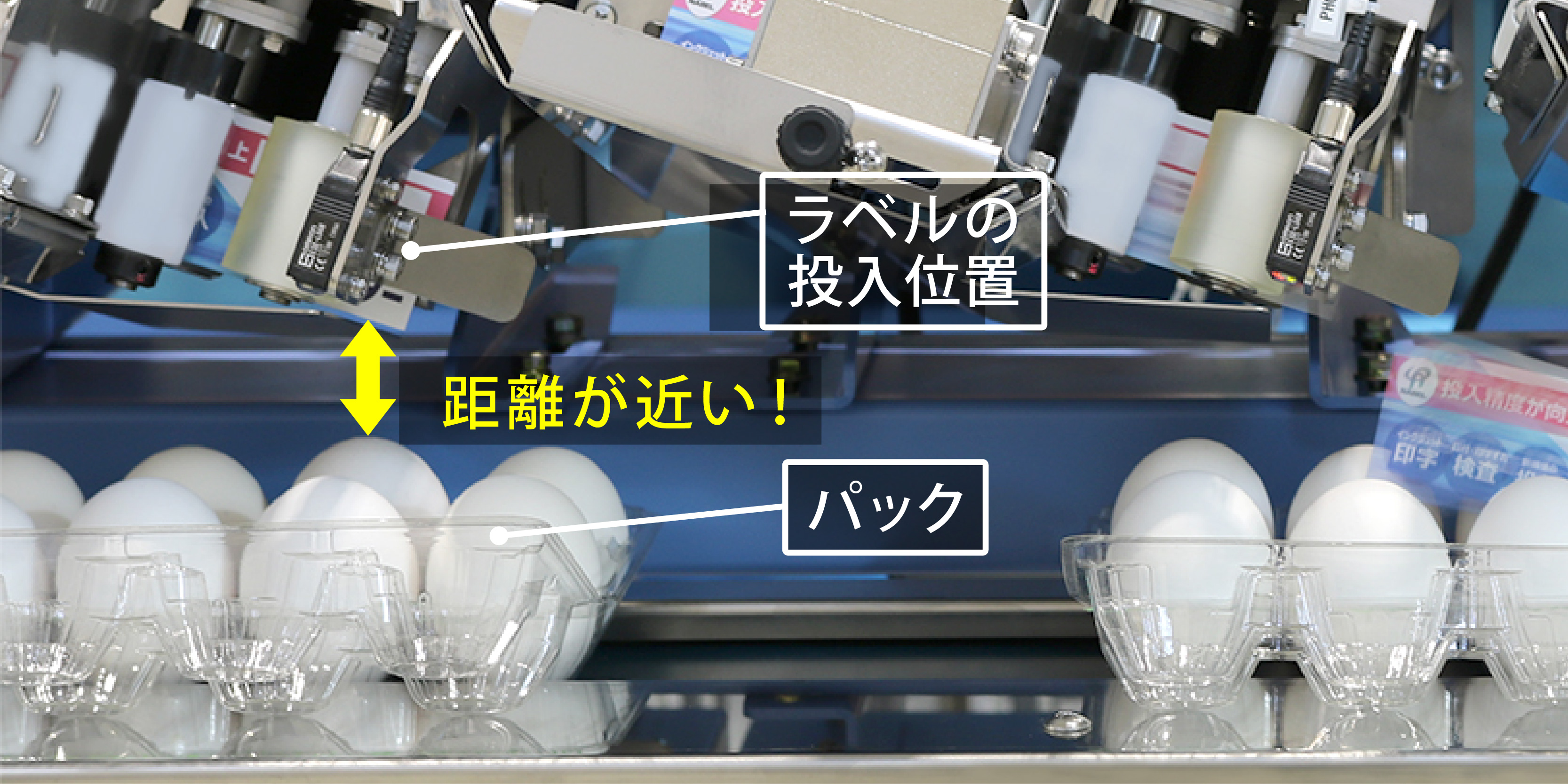

ラベルの投入位置を改善　 002 010 014

ラベル投入位置を限界までパックに近づけました。
投入位置とパック間の距離を短くすることで、正確なラベル投入を実現しました。

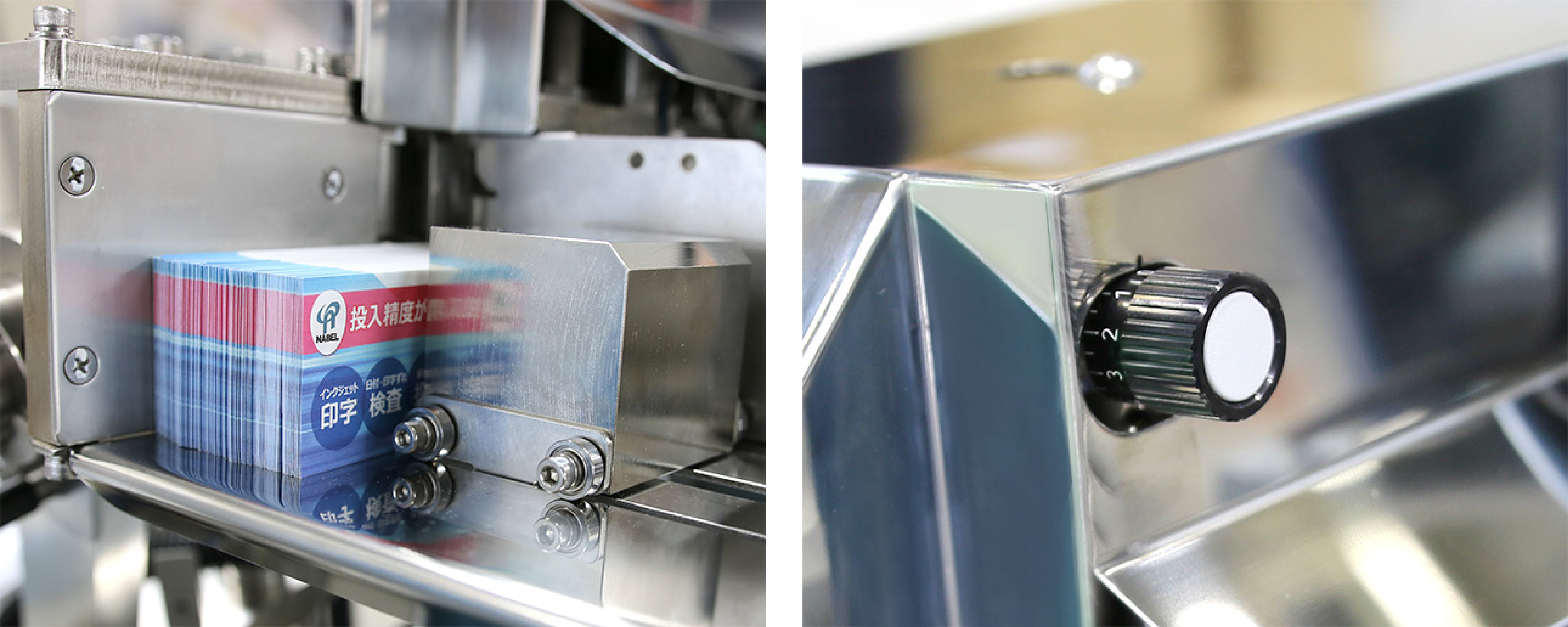

調整ダイヤル搭載　 002 010 014

ラベルストッカーには最大1,000枚収納可能。
調整ダイヤルで様々なサイズのラベル（推奨ラベル範囲内）に対応できます。

高品位インクジェットプリンター　 010 014

インクジェットプリント方式により、製造日、賞味期限、シリアルNO.のきれいな印字を実現。
印字内容は専用アプリから簡単に設定できます。

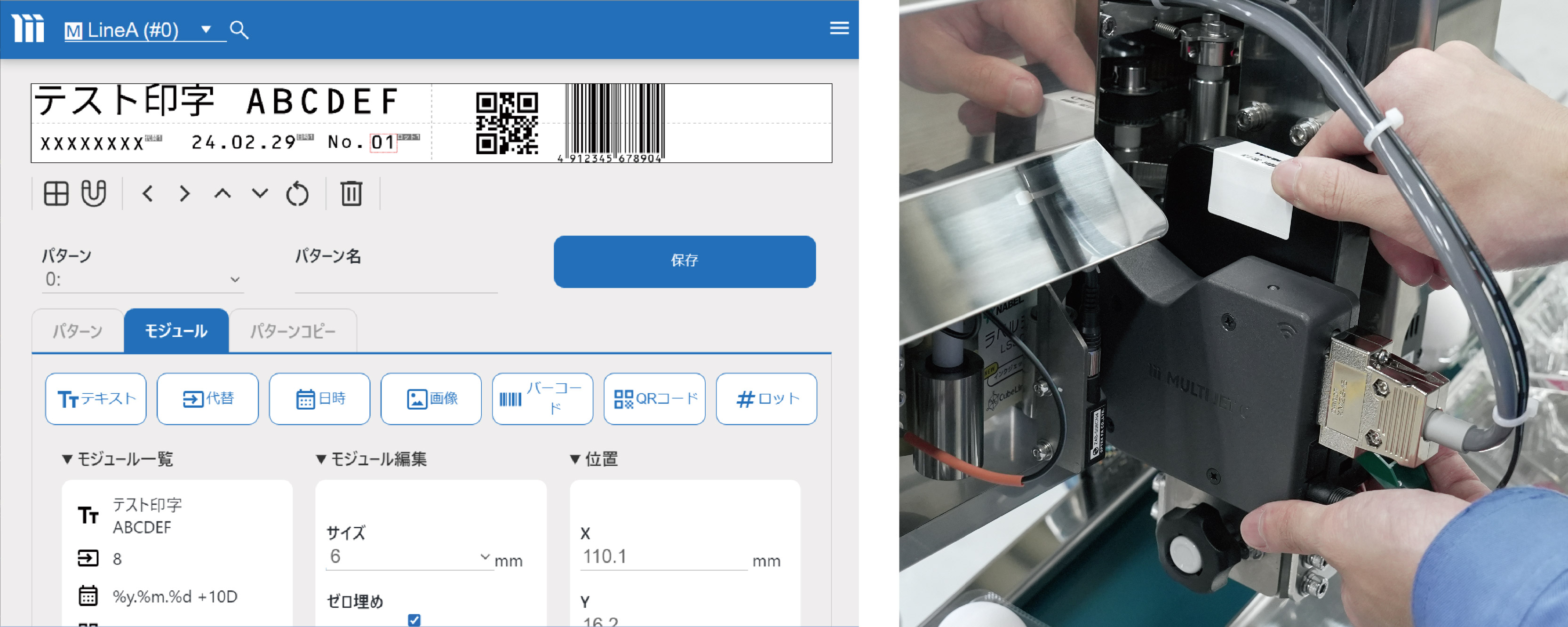

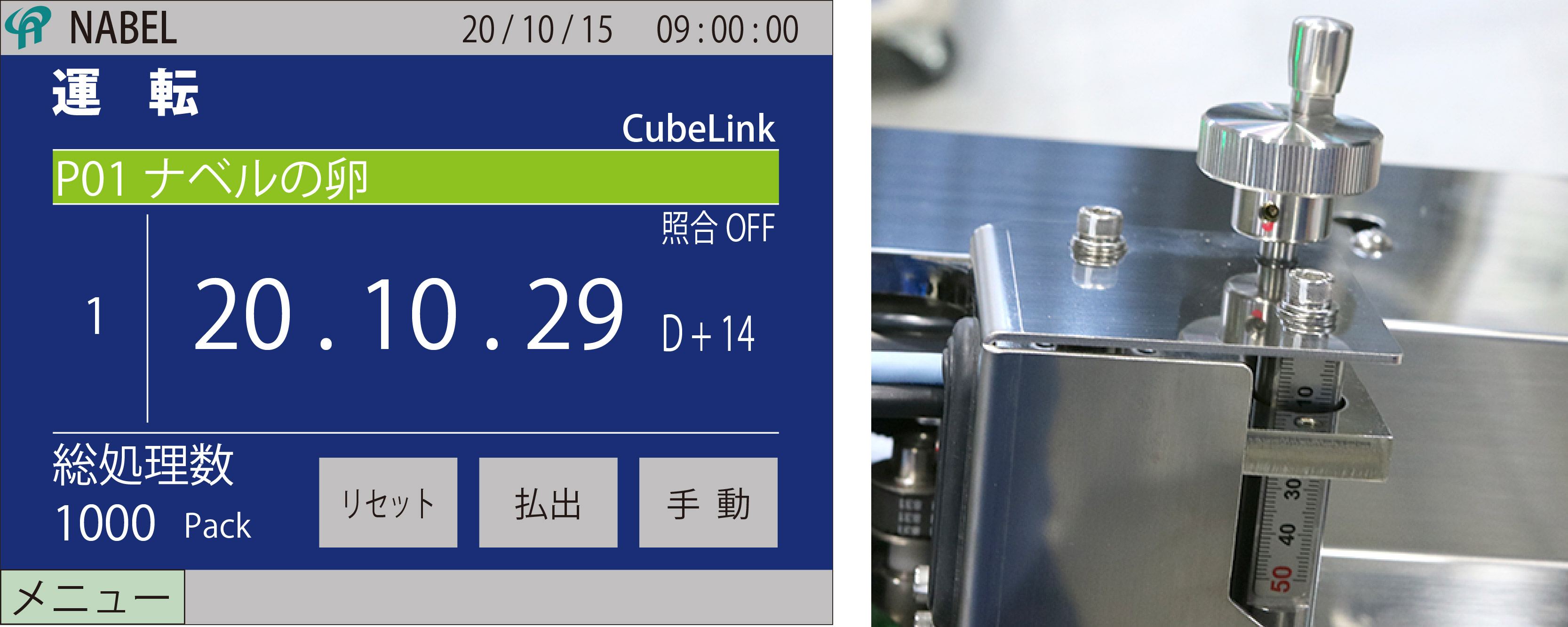

手軽な印字設定と調整　 010 014

最大99通りの印字パターンを設定できます。
印字位置の調整は目盛りのついたハンドルを回すだけ。
誰でも簡単に調整可能な設計です。

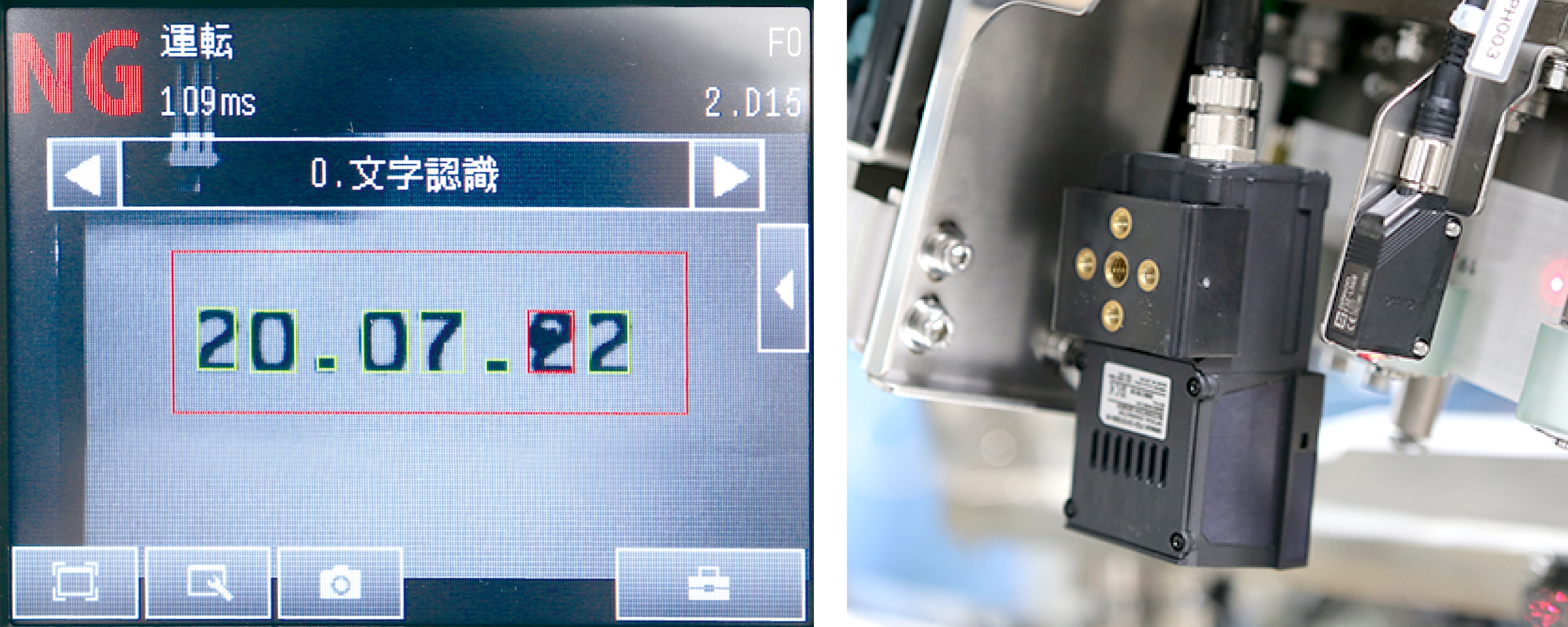

インパックラベル印字検査装置 ※オプション　014

インラベルの印字ミス、日付の誤りを検出できます。
カレンダー機能を内蔵しているため、一度設定するだけで、日付が変わっても自動的に印字・照合する日付が更新されます。

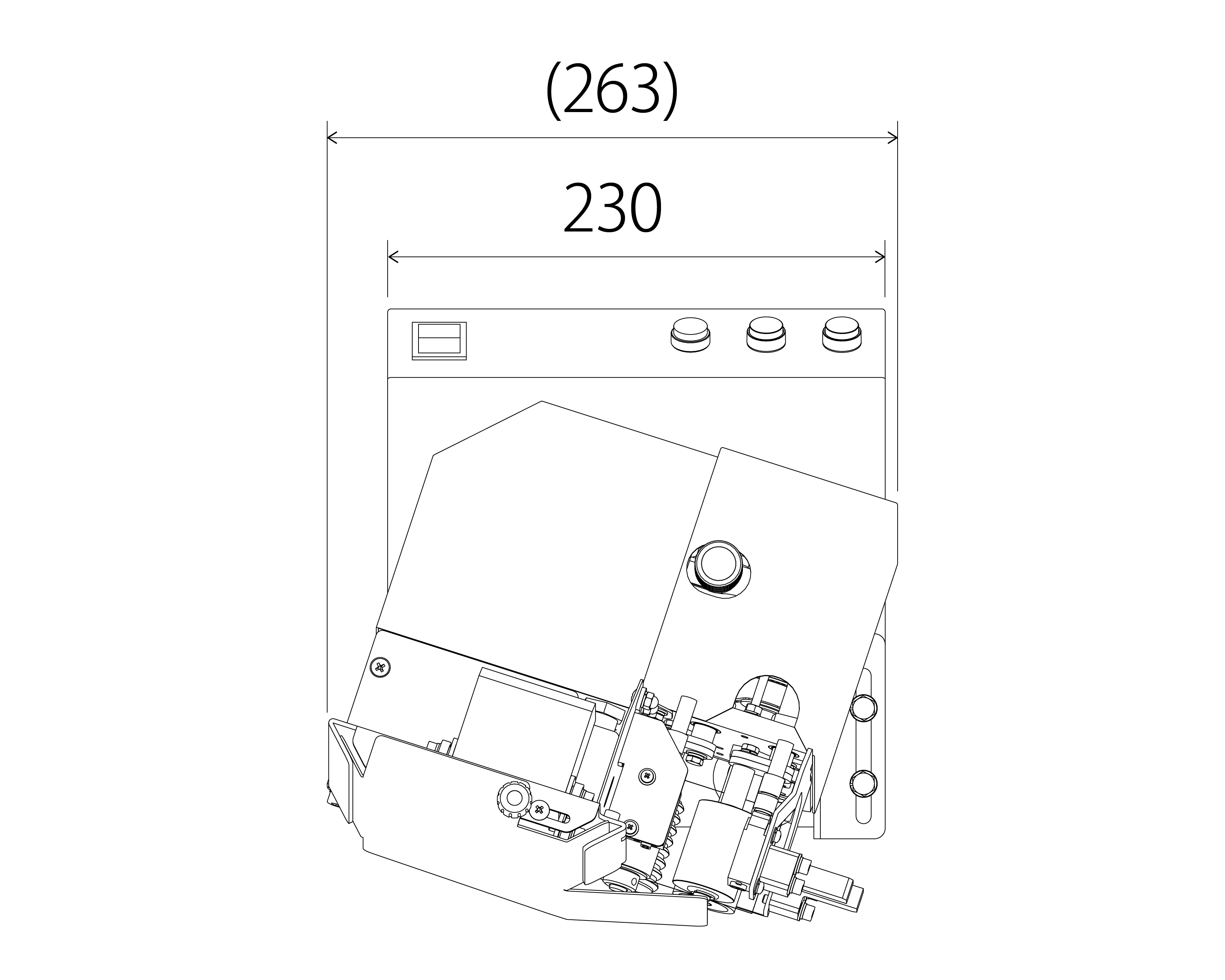

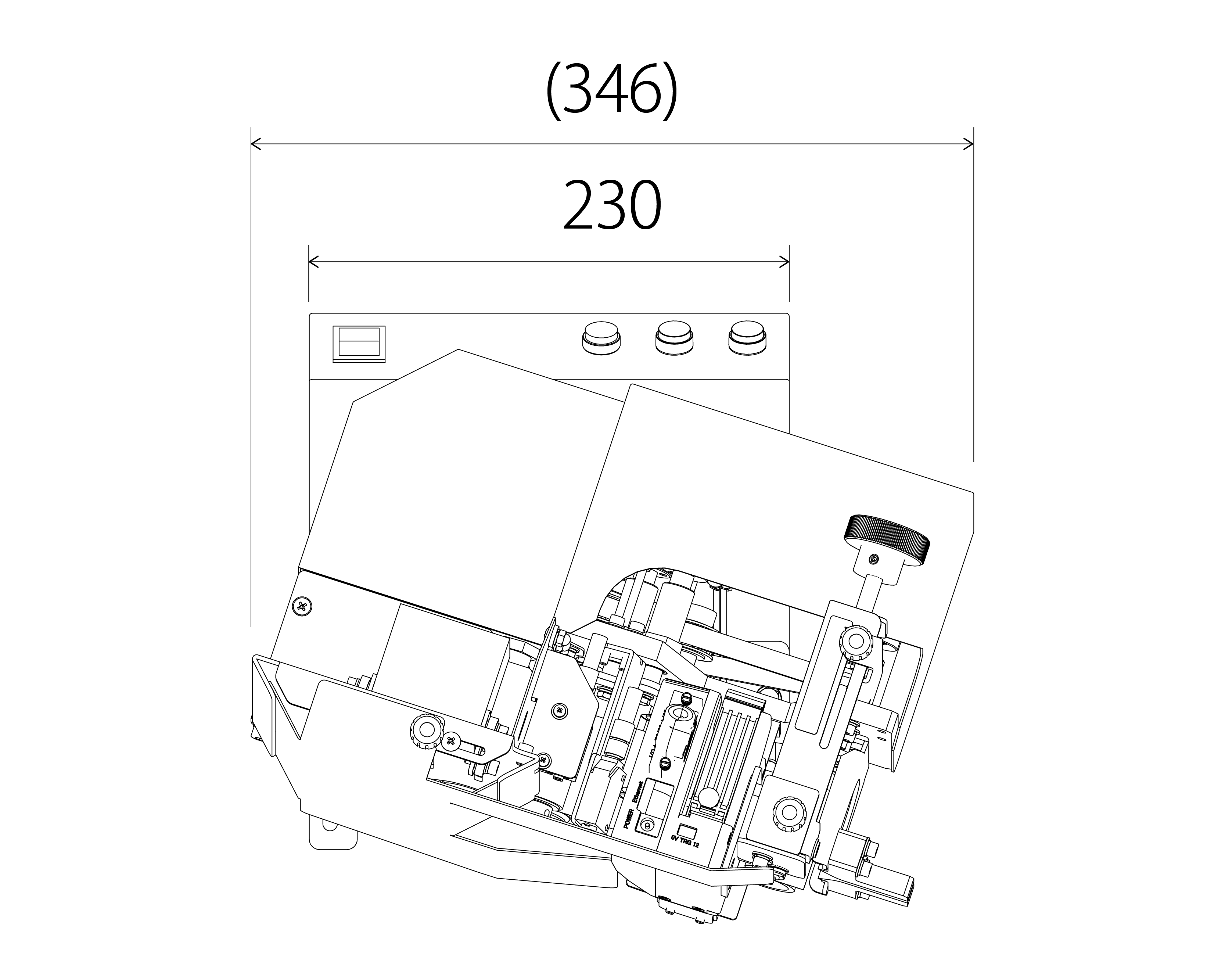

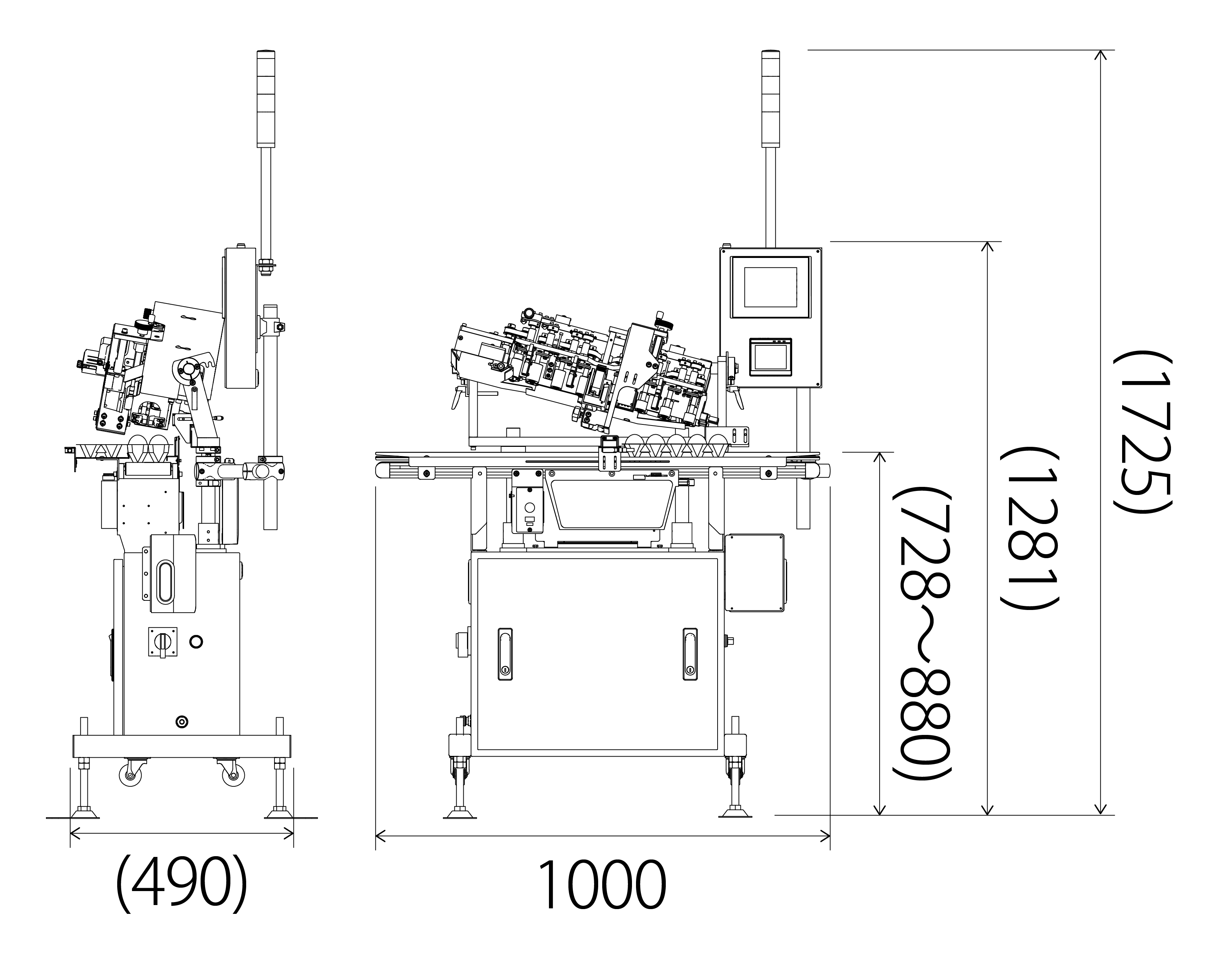

外形図

仕様

型式	LSS002	LSS010	LSS014
処理能力 (最大)	4,000枚/時 ^※1
電源容量	単相 100V 3.0A	単相 100V 4.2A	単相 100V 8.7A
使用環境	温度 : 15 – 35℃ 　　　　　　　　　　　　　　　湿度 : 45 – 80% ^※2
対応ラベル ^※3、4	高さ : 35 – 50mm 　　　　　　　　　　　　　　　幅 : 80 – 125mm ^※5　　　　　　　　　　　　　　　紙質 : 上質紙70kg ^※6、7
ラベルストック量	1,000枚 ^※8
登録可能パターン数	–	99
インクジェットプリンター
印字方式	–	インクジェット
プリントヘッド解像度	–	300dpi
印字パターン数	–	100
インク色	–	黒色
文字種類	–	英数字、記号、ひらがな、カタカナ漢字 (JIS第一、第二)
モジュール種別	–	テキスト、日付、画像
印字段数 (最大)	–	2段
印字領域 (最大)	–	高さ : 9.5mm 　　　　　　　　　幅　 : 35mm
モジュール配置禁止領域	–	高さ : 20mm (下端起点)

※1 コンベヤ速度が 21m/分のとき
※2 ただし、結露しないこと
※3 繊維方向が長辺に平行であること
※4 推奨ラベル以外の紙を使用する場合は確認が必要です
※5 使用するパックの幅によって、上記寸法内でも投入できない場合があります
※6 表面コート紙は使用不可
※7 プリント範囲周辺に2mm 程度の余白があること
※8 ラベル1 枚の厚さが0.10mm の場合、ストック枚数は1,000 枚になります
製品改良のため、お断りなく仕様を変更する場合があります。ご了承ください。
